L6203 – Controlador de Puente Completo DMOS de Alta Potencia

El L6203 es un controlador de puente completo (full bridge) DMOS de alta eficiencia, diseñado para aplicaciones de control de motores de corriente continua (DC). Fabricado por STMicroelectronics, este componente combina transistores de potencia DMOS con lógica CMOS y bipolar en una única pastilla, ofreciendo un rendimiento óptimo en sistemas de control de motores.

Características principales

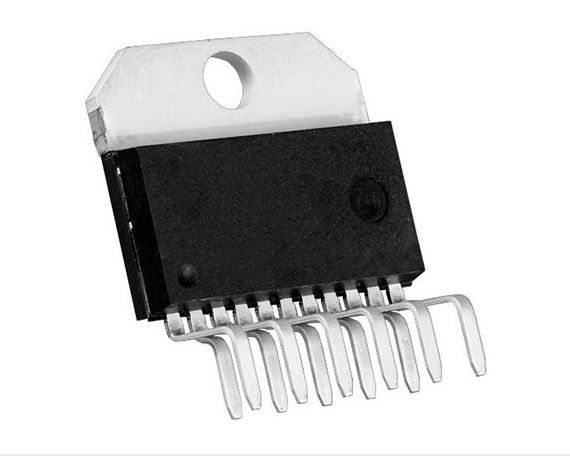

• Encapsulado: Multiwatt-11 (Vertical, con pines doblados y escalonados)
• Voltaje de alimentación: 12V a 48V
• Corriente de salida: Hasta 4A RMS por canal
• Frecuencia de operación: Hasta 100 kHz
• Protecciones integradas: Protección contra sobretemperatura, protección contra conducción cruzada, limitación de corriente ciclo a ciclo
• Compatibilidad lógica: Entradas compatibles con TTL y CMOS

Aplicaciones comunes

Este circuito integrado es ideal para su uso en:

• Control de motores DC en aplicaciones industriales y automotrices
• Robótica y sistemas de automatización
• Fuentes de alimentación conmutadas
• Controladores de velocidad y posición

Compatibilidad

El L6203 es compatible con una amplia variedad de microcontroladores y sistemas de control que requieran manejo de motores DC de hasta 4A. Su diseño robusto y eficiente lo hace adecuado para aplicaciones exigentes en entornos industriales y automotrices.
